Mit takar ez a cikk?
Műsorszórási rendszerekben, hangstúdiókban, színpadi produkciókban, professzionális AV-telepítésekben és világítás-vezérlő környezetekben az RJ45 8P8C interfészt gyakran használják kompakt több-vezetős jel interfészként, míg az XLR 3 tűs csatlakozókat széles körben használják a kiegyensúlyozott hanghoz, DMX-hez és kiválasztott vezérlőberendezésekhez.
Ha két eszköz különböző fizikai csatlakozókat használ, de kompatibilis jeldefiníciókat használ, egy megfelelően megtervezett RJ45-–XLR adapterre van szükség meghatározott tűleképezéssel.
A Premier kábel használataPCM-KW-674 RJ45 aljzat–XLR 3 tűs apa audioadapter kábelEz a cikk példaként bemutatja az RJ45 és XLR alapjait, a strukturált kábelezés használatát az audio- vagy vezérlőjelek továbbítására, az árnyékolást, a kompatibilitási korlátozásokat, a termékválasztást, az alkalmazásokat és az OEM/ODM testreszabását.
Gyors termékbevezetés
A PCM-KW-674 a következő konfigurációt használja:
RJ45 8P8C aljzat → 21 cm-es árnyékolt kábel → XLR 3 tűs dugó
Az egyik vége RJ{0}}P8C csatlakozóaljzatot használ, amely szabványos CAT5, CAT5e vagy CAT6{6}} típusú kábelekhez csatlakozik. A másik vég nikkelezett XLR 3 tűs csatlakozódugót használ a kompatibilis audio- vagy vezérlőtű-kiosztással rendelkező berendezésekhez.
A kábel 24 AWG vörös/fehér jelvezetőket használ, ónozott-rézfonatos árnyékolással, körülbelül 6,0 mm külső átmérővel és világos{3}}zöld PVC 90P köpennyel.
| Termék neve | RJ45 FemaletoXLR3-PinMale audioadapter kábel |
| Premier kábel P/N | PCM-KW-674 |
| A csatlakozó | XLR 3 tűs apa |
| B csatlakozó | RJ45 8P8C nő |
| Kábel hossza | 210+10 mm |
| Tipikus kábelezés | CAT5/CAT5e/CAT6 |
| Karmesterek | 24AWG kettős vezető |
| Árnyékolás | Ónozott{0}}rézfonat |
| Kábel OD | 6,0 mm |
Kompatibilitási nyilatkozat
A PCM-KW-674 szabványos RJ45 8P8C és XLR 3 tűs fizikai csatlakozókat használ, de nem szabad univerzális RJ45-XLR konverterként kezelni.
A megfelelő működéshez az alábbiak mindegyike szükséges:
● az RJ45 berendezés ugyanazt a tűleképezést használja, mint az adapter;
● az XLR berendezés kompatibilis 3-eres jeldefiníciót használ;
● a jel típusa és elektromos szintje megfelelő;
● a CAT5/CAT5e/CAT6 kábel a rendszerkövetelményeknek megfelelően van bekötve.
Ezért:
A fizikai párosítás nem garantálja automatikusan a rendszer kompatibilitását.
Műszaki kompatibilitási megjegyzés:
A PCM-KW-674 a következőhöz készültfizikai interfész adaptáció és jelbővítés. Nem végez Ethernet-protokoll-átalakítást, analóg--digitális átalakítást, impedancia-átalakítást vagy jelerősítést.
Ebben az alkalmazásban az RJ45 egyszerűen 8P8C több-vezetős csatlakozóként használható.
Más szóval:
Az RJ45 csatlakozó nem feltétlenül jelent Ethernetet.
Ha az RJ45-öt audio- vagy vezérlőberendezésben használják, a berendezés gyártója minden érintkezőt hozzárendelhet analóg hanghoz, digitális hanghoz, DMX-hez, GPIO-hoz vagy más alacsony feszültségű jelekhez.
Ezért a csatlakoztatás előtt mindig ellenőrizni kell a berendezés gyártójának tűkiosztását.
Alapvető termékismeret
Mi az RJ45 anya-XLR 3 tűs dugós adapterkábel?
Az RJ45 anya-XLR 3 tűs apa adapterkábel egy passzív kábelszerelvény, amely az RJ45 8P8C interfész kiválasztott vezetőit egy 3 tűs XLR interfészre képezi le.
Jellemzően egy RJ45 aljzatból, XLR dugós csatlakozóból, belső vezetőkből, árnyékolásból és egy külső köpenyből áll.
Célja nem az Ethernet-adatok hanggá alakítása. Ehelyett a kompatibilis jeleket a meghatározott RJ45 lábakról a megfelelő XLR érintkezőkre irányítja a megadott tűleképezés szerint.
Miért használjunk fonott árnyékolást?
A műsorszóró helyiségek, színpadok, konzolok és berendezési állványok gyakran tartalmaznak tápkábeleket, világítás{0}}vezérlővezetékeket, digitális berendezéseket és egyéb elektronikus rendszereket, ami viszonylag összetett elektromágneses környezetet eredményez.
A PCM-KW-674 ónozott rézfonatú árnyékolást használ, hogy segítsen csökkenteni a nem kívánt elektromágneses csatolást a jelvezetőkbe, megfelelő földeléssel és rendszertervezéssel kombinálva.
Viszont:
Az árnyékolás nem helyettesíti a helyesen kiegyensúlyozott vezetékezést, a földelést vagy a tűleképezést.
Miért hordozhat a CAT5/CAT5e/CAT6 kábel hang- vagy vezérlőjeleket?
A CAT5, CAT5e és CAT6 kábelek több csavart vezetőpárt tartalmaznak.
A csavart-páros geometria segít csökkenteni a gyakori-módú interferenciákat, ezért nem csak az Ethernethez, hanem egyes professzionális berendezésgyártók is használják a strukturált kábelezést az alacsony-szintű kiegyensúlyozott jelekhez és vezérlővonalakhoz.
A PCM-KW-674 RJ45 csatlakozóaljzata lehetővé teszi a kompatibilis jelek kiterjesztését a meglévő strukturált kábelezéssel, csökkentve ezzel a dedikált új kábelek szükségességét.
Fájdalompontok és termékérték
1. kihívás:
A különböző berendezések különböző csatlakozókat használnak
A műsorszóró, audio- és világítástechnikai berendezések az egyik oldalon központi RJ45 interfészt használhatnak, miközben a másik oldalon fenntartják a hagyományos XLR-kapcsolatot.
A PCM-KW-674 kompakt fizikai adaptert biztosít ezen csatlakozóformátumok között a kompatibilis berendezésekhez.
2. kihívás:
A dedikált audiokábellel történő újrahuzalozás költséges lehet
A műsorszóró létesítmények, berendezések helyiségei és AV-berendezései gyakran már kiterjedt CAT5/CAT6 strukturált kábelezést tartalmaznak.
Ha a csatlakoztatott berendezés támogatja a kompatibilis jelátvitelt RJ45-ön keresztül, a meglévő kábelezés újra felhasználható a hosszabbításhoz, csökkentve a további dedikált audiovezetékek szükségességét.
3. kihívás:
Az árnyékolatlan adapterek növelhetik a zajkockázatot
Az ipari berendezések gyakran tartalmaznak tápegységeket, vezérlőkártyákat, PLC-ket, reléket és több kábelköteget korlátozott helyen.
A túl hosszú Ethernet patch kábelek szükségtelen kábelhalmozódást okozhatnak.
A PCM-0164 szabványos 300±15 mm-es hosszúsága kiválóan alkalmas egy Ethernet port és egy közeli berendezéspanel közötti rövid belső kapcsolatokra.
RJ45-–XLR adapter a szabványos XLR audiokábellel szemben
A hagyományos XLR-kábel a szabványos XLR-interfészek közötti közvetlen csatlakozásra szolgál, míg az RJ45-–XLR-adapter jobban illeszkedik azokhoz a rendszerekhez, amelyek már használnak RJ45-elosztást, javítópanelt vagy CAT-kábelezési infrastruktúrát.
A két megoldást különböző kábelezési architektúrákhoz tervezték, nem pedig közvetlen helyettesítőként.
| Tétel | RJ45-–XLR adapter | Standard XLR kábel | |
| Felület | RJ45 nőtől XLR dugóhoz | XLR-ről XLR-re | |
| Cél | Interfész adaptáció, strukturált kábelezési adapter | Közvetlen audioeszköz csatlakozás | |
| PinMapping Dependency | Magas | Alacsonyabb | |
| Strukturált kábelkiterjesztés | Támogatott inkompatibilis rendszerek | Nem közvetlenül | |
| Kábel hossza | Rövid adapter | Különféle hosszúságok | |
| Telepítés | Szekrény, konzol, Patch interfész | Színpad, berendezés szoba közvetlen csatlakozás |

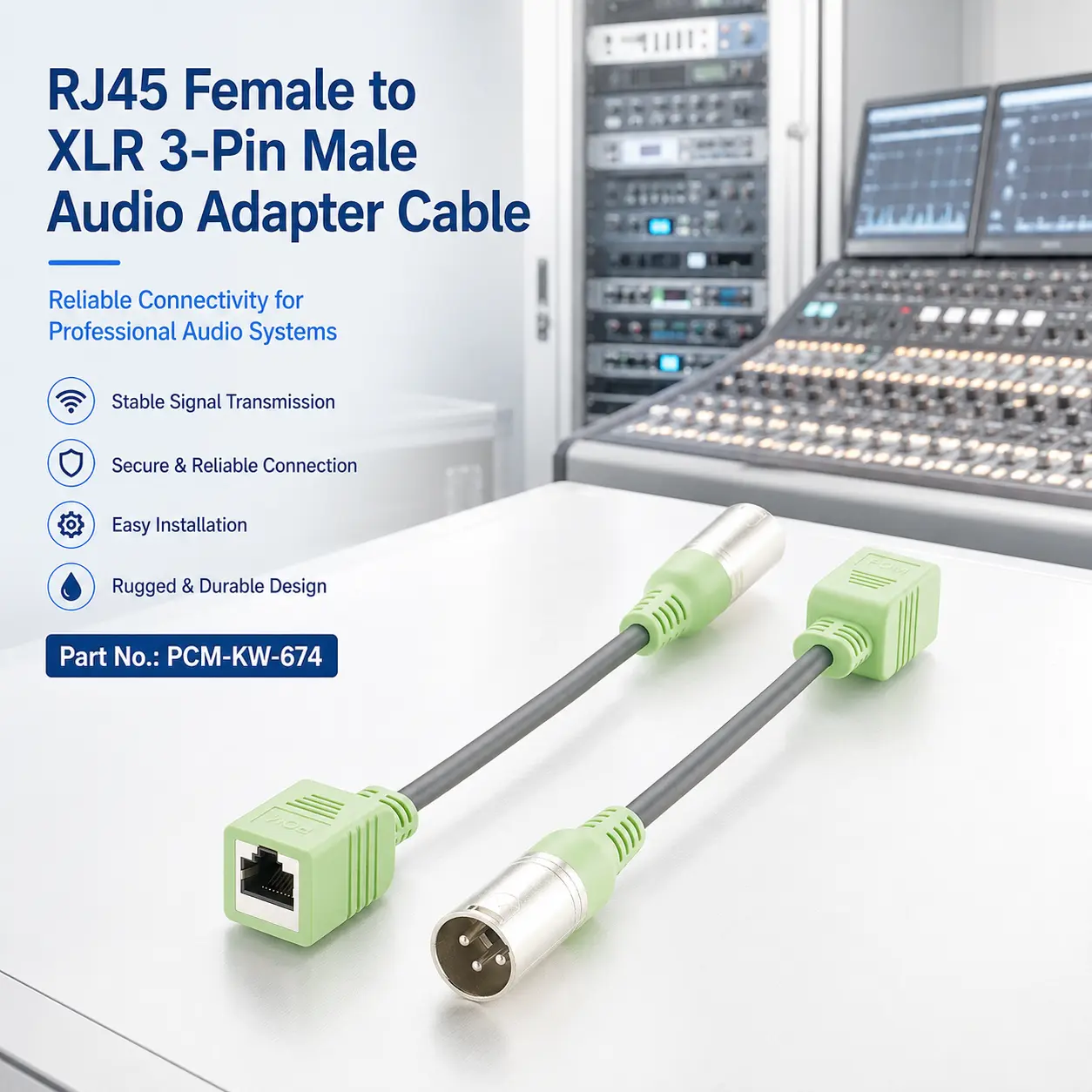

PCM-KW-674 RJ45 anya-XLR 3 tűs dugó
A PCM-KW-674 olyan professzionális összekapcsolási alkalmazásokhoz készült, amelyek RJ45-ös csatlakozóaljzatot igényelnek egy XLR-dugasz csatlakozóhoz.Az architektúrája a következő:
RJ45 8P8C aljzat → 24AWG 2C árnyékolt kábel → XLR 3 tűs dugó
A 21 cm-es hossz csökkenti a kábeltorlódást a berendezések és az állványok körül, míg az ónozott-rézfonat segít az interferencia szabályozásában. A nikkelezett XLR csatlakozódugó mechanikai tartósságot biztosít, a PVC 90P köpeny pedig támogatja a rugalmas elvezetést és a kábelvédelmet.
Alkalmazások:
Alkalmas műsorszóró állomásokhoz, hangstúdiókhoz, professzionális keverőkhöz, hangelosztó berendezésekhez, színpadi hangrendszerekhez, DMX világítástechnikai berendezésekhez, AV rackekhez és egyéb kompatibilis RJ45/XLR jeldefiníciókat használó rendszerekhez.
Termékek megjelenítése
Hogyan válasszunk RJ45{1}}–XLR audioadapter kábelt?
Első prioritás: Ellenőrizze a PIN-leképezést
A pin-leképezés az RJ45{1}}–XLR adapter legfontosabb kiválasztási kritériuma.
A különböző berendezésgyártók teljesen eltérő hozzárendeléseket használhatnak ugyanazon az RJ45 8P8C csatlakozón.
Ha a kivezetés nem kompatibilis, a fizikai párosítás továbbra is lehetséges, de az eredmény lehet, hogy nincs jel, nem megfelelő az útválasztás vagy lehetséges berendezési problémák.
Határozza meg, hogy szükséges-e az árnyékolás
Az árnyékolt konstrukciót általában előnyben részesítik műsorszóró helyiségekben, színpadokon, berendezési állványokban, sűrű AV-rendszerekben és elektromosan zajos környezetben.
Az árnyékolás általános hatékonysága azonban a berendezés földelésétől, a CAT{0}}kábel árnyékolásának folytonosságától és a rendszer teljes kialakításától is függ.
Erősítse meg a jel típusát
Határozza meg, hogy a berendezés kiegyensúlyozott analóg hangot, AES digitális hangot, DMX-t vagy más vezérlőjelet továbbít.
A különböző jeltípusok eltérő követelményeket támasztanak a kivezetéssel, impedanciával, kábelfelépítéssel és topológiával szemben, így az azonos csatlakozók nem jelentenek felcserélhetőséget.
Erősítse meg a CAT kábel típusát és bekötését
A CAT5, CAT5e és CAT6 egyaránt szolgálhat több-páros strukturált kábelezésként, de az alkalmasság a berendezés gyártójának specifikációitól függ.
Hosszabb futás esetén ellenőrizze a kábelkategóriát, az árnyékolást, a bekötési sémát, a teljes hosszt és a rendszer ajánlott távolságát.
Testreszabási lehetőségek
1.Custom Pin Mapping
Az RJ45 8P8C-–-XLR 3-tűs vezetékezése testreszabható az ügyfél berendezés érintkező-kiosztásának megfelelően.
Ez az egyik legfontosabb OEM/ODM testreszabási elem az ilyen típusú adapterekhez.
2. XLR nemek testreszabása
Az XLR 3 érintkezős apa vagy anya konfigurációja választható az illesztési berendezéstől és a kívánt jelcsatlakozási iránytól függően.
3. Egyedi kábelhossz
A szabványos PCM-KW-674 hossz 210±10 mm, a rack, a felszerelés hátlapja és a konzol elrendezéséhez alternatív hosszúságok is elérhetők.
4. Vezető és árnyékolás testreszabása
Különböző vezetékmérők, árnyékoló szerkezetek és kábelszerkezetek értékelhetők a hang- vagy vezérlőjel és a telepítési környezet szerint.
5. A kabát színének és anyagának testreszabása
A PVC köpeny színe, anyaga és azonosítása testreszabható a csatornakezeléshez, a rendszerfelismeréshez és az OEM márkajelzéshez.
A világos{0}}zöld köpeny segíthet a technikusoknak abban is, hogy megkülönböztessenek egy adott jelutat a sűrű berendezési állványokon belül.
6. Címkézés és csomagolás testreszabása
Egyéni P/N címkék, csatornaazonosítók, irányjelzések, berendezésnevek, csomagolás és anyagjegyzék-követelmények támogathatók a műsorszórási, AV- és rendszerintegrációs projektekhez{0}}.
Gyakran Ismételt Kérdések
01. Átalakíthatja az Ethernet adatokat XLR audiová?
Nem.
A PCM-KW-674 nem tartalmaz protokoll-konverziós elektronikát, ADC-t, DAC-t vagy hálózati hangdekódoló áramkört.
Csak egy meghatározott érintkező-leképezésnek megfelelő vezeték-útválasztást biztosít, ezért nem tudja közvetlenül átalakítani a szabványos Ethernet-adatokat analóg XLR-hanggá.
02. Miért hordozhat hangot egy RJ45 csatlakozó?
Az RJ45 8P8C alapvetően egy nyolc-érintkezős csatlakozó.
A készülékgyártók ezeket az érintkezőket Ethernethez, analóg hanghoz, digitális hanghoz, DMX-hez vagy más jelekhez rendelhetik.
Az, hogy hangot hordoz-e, ezért a berendezés kivezetésétől függ, nem csak a fizikai RJ45 formától.
03. Használható a szabványos CAT5e kábel hosszabbításhoz?
Igen, ha a berendezés gyártója támogatja, és a szükséges tűleképezést megfelelően karbantartják.
Figyelembe kell venni a kábel hosszát, az árnyékolást, a bekötési sémát és a telepítési környezetet is.
Az RJ45 csatlakozó önmagában nem jelenti azt, hogy minden CAT5e kábel minden rendszerhez megfelelő.
04. A CAT6 automatikusan jobb hangot biztosít, mint a CAT5e?
Nem feltétlenül. Az ilyen típusú alkalmazásokban a tényleges teljesítmény főként a jel típusától, a csavart érpár felépítésétől, az árnyékolástól, a kábel hosszától, a csatlakoztatott berendezésektől és a érintkezők leképezésétől függ.
A CAT6 magasabb Ethernet kategóriájú besorolással rendelkezik, de ez nem jelent automatikusan hallható javulást minden analóg audio- vagy vezérlőalkalmazásban.
