Milyen típusú interfészek vannak a Keyence Camera Cable?

Milyen típusú interfészek vannak a Keyence Camera Cable?

Mint világ - vezető gépi látóberendezések gyártója, a Keyence ipari kameráit széles körben használják olyan területeken, mint az automatizált ellenőrzés, a minőség -ellenőrzés és a precíziós mérés. A Keyence Vision Kamerák összekötő kábelek döntő fontosságúak, és a különböző interfésztípusok alkalmasak különböző eszközökre és alkalmazás forgatókönyveire. Ez a cikk bemutatja a Keyence kamerakábel általános interfész -típusait, hogy segítsen kiválasztani a megfelelő csatlakozási megoldást.

1. USB interfész (USB 3.0 / USB 2.0)

Alkalmazható eszközök: Keyence Vision Kamerák (például CV - x, XG - X sorozat)

Jellemzők:

Magas - Sebesség -adatátvitel: Az USB 3.0 akár 5 Gbps -os támogatást is támogat, amely magas - felbontási kamerákra alkalmas.
Plug and Play: Könnyen csatlakoztatható, további beállítások szükségesek.
Csatlakozó típusa: USB típus - a, USB típus - B, Micro USB, USB típus - c.

Alkalmazható eszközök: Keyence Gige Vision Kamerák

Jellemzők:

Hosszú - távolságátvitel: 100 méteren belül támogatja az adatátvitelt, amely nagy - méretarányú ipari ellenőrző rendszerekhez.
Stabil anti - Interferencia: Ipari környezethez alkalmas, alkalmazza az ipari - fokozatú árnyékolási tervezést.
Csatlakozó típusa: RJ45, M12 D - kód (árnyékolt CAT6 vagy CAT6A Ethernet kábel).

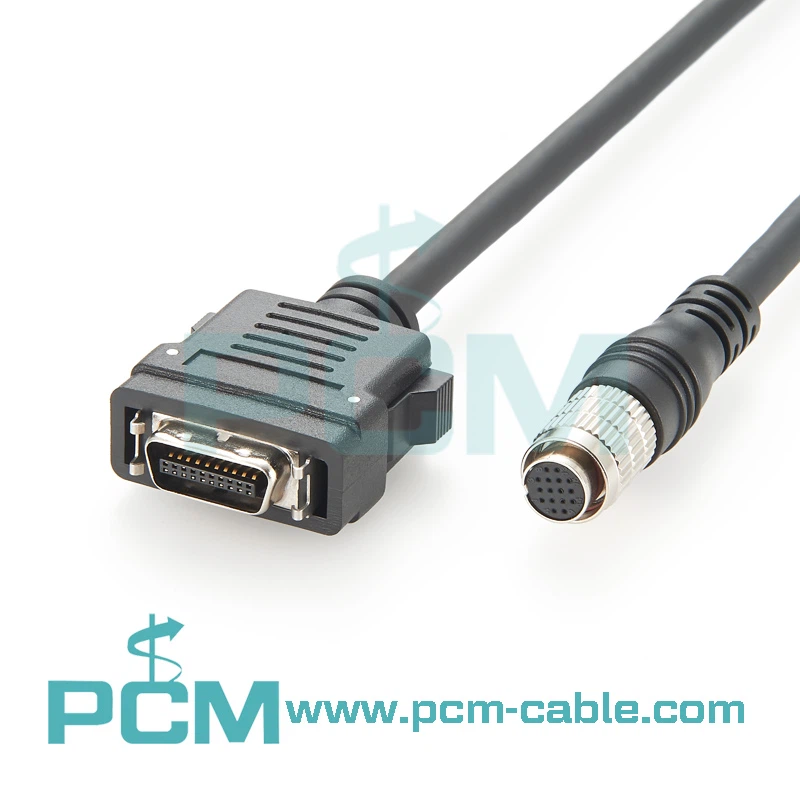

High-Performance Flexible Camera Cable Compatible with KEYENCE CA-CN3R for CV-X Series Vision System CA-CN5 CA-CN5R CA-CN5L

3. kamera link felület

Alkalmazható berendezés: Keyence High - Speed vizuális ellenőrző rendszer

Jellemzők:

Ultra - Magas - Sebesség adatátvitel: nagy képkockasebességhez és magas - felbontási kamerákhoz.
Szabványosított felület: Támogatja az alap-, közepes és teljes konfigurációkat, hogy megfeleljen a különböző adatkövetelményeknek.
Csatlakozó típusa: MDR 14pin, MDR 20pin.

4. CoaxPress (CXP) felület

Alkalmazható berendezés: Keyence High - felbontás ipari kamerák

Jellemzők:

Ultra - Magas - sebességátvitel: támogatja a 6.25 Gbps ~ 12,5 Gbps sebességet, amely alkalmas az Ultra - magas - felbontás ellenőrzésére.
Single - Kábel tápegység: egyszerűsíti a vezetékeket és csökkenti a további tápegység követelményeit.
Csatlakozó típusa: BNC koaxiális interfész.

5. Hirose interfész (HR10 /HR25)

Alkalmazható berendezés: I/o Keyence vizuális rendszer csatlakoztatása

Jellemzők:

Kis magas - sűrűség -csatlakozó: A kompakt eszköz jelátvitelhez.
Reteszelő mechanizmus: stabil és megbízható a lazítás megakadályozása érdekében.
Csatlakozó típusa: Hirose HR10, HR25 (leginkább I/O -hoz és vezérlőjelekhez használják).

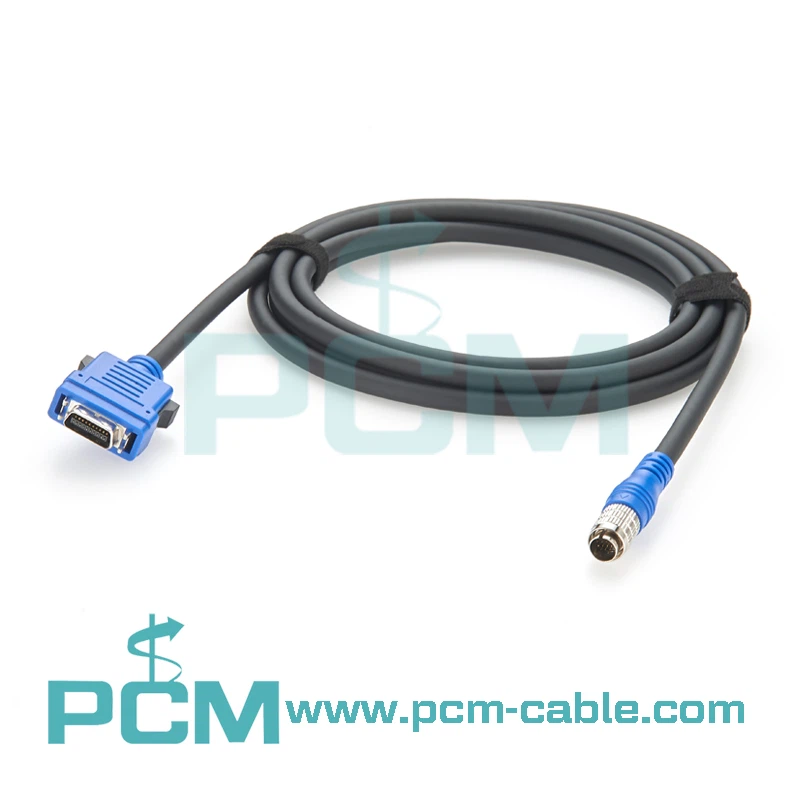

CB-A07 CB-A2 CB-A5 CB-A10 CB-A20 CB-A30 KEYENCE LK-G5000 Series Compatible High-Precision Head-Controller Cable

6. IX ipari felület

Alkalmazható berendezés: Keyence Vision System

Jellemzők:

Kisebb és kompaktabb, mint az RJ45: helyet takarít meg, és alkalmas kis berendezésekhez.
Nagy tartósság: Több rezgés - Rezisztens, mint a hagyományos Ethernet interfészek.
Csatlakozó típusa: ix a - kulcs, ix b - gomb.

7. M12 interfész (x - kód / d - kód / a - kód)

Alkalmazható berendezés: Keyence ipari kamerák (különösen vízálló és porálló alkalmazások)

Jellemzők:

Industrial - Osztályvédelem: Durva környezethez, vízálló és porálló.
Különböző kódok alkalmasak különböző funkciókra:

M12 X - Kód: magas - sebesség -Ethernet (Gigabit Network).
M12 D - Kód: 100 m Ethernet -hez alkalmas.
M12 A - Kód: I/O jelhez és energiaátvitelhez használt.

Csatlakozó típusa: M 12 4/5/8 PIN csatlakozó.

Keyence Vision Sensor Head Cable Machine Vision Sensor head to amplifier cable

Hogyan válasszuk ki a megfelelő Keyence Camera -kábelt?

Erősítse meg a kamera interfész típusát: A Keyence Vision kamerák különböző modelljei különböző csatlakozási módszereket használnak.
Vegye figyelembe az átviteli követelményeket: A CoaxPress vagy a Camera Link magas - felbontáshoz és magas- sebességellenőrzési alkalmazásokhoz; A Gige alkalmas hosszú - távolságátvitelre.
Környezeti követelmények: Az M12, a IX ipari és a HIRose interfészek az ipari környezetben részesülnek előnyben a stabilitás és a tartósság biztosítása érdekében.
Tápegység és jelátvitel: Néhány interfész (például a CoAxPress és az M12 A - kód) támogatja a tápegységet, amely csökkentheti a további vezetékeket.

Ha magas - minőségi kábeleket keres, amelyek kompatibilisek a Keyence Vision Kamerákkal, kérjük, látogasson elElsődleges kábelTovábbi termék részletekért.
