Csavart érpár
A sodrott érpárú kábel jelenleg a leggyakoribb fizikai rétegű kábel az autóipari Ethernetben. Két szigetelt vezetékből áll, amelyeket egy bizonyos minta szerint (általában az óramutató járásával megegyezően) csavarnak össze. Ez a huzalozási forma hatékonyan csökkentheti a szomszédos párok közötti elektromos interferenciát és javíthatja az adatátvitel megbízhatóságát. A sodrott érpárú kábeleket árnyékolt csavart érpárra (STP) és árnyékolatlan csavart érpárra (UTP) osztják.
Árnyékolatlan csavart érpár (UTP)
Az UTP a leggyakrabban használt csavart érpárú kábel az autóipari Ethernetben, alacsony költsége és egyszerű telepítése miatt. Az UTP-kábel két vezetéke azonos amplitúdójú, de ellentétes fázisú jeleket továbbít, és ez a differenciális jelátviteli módszer hatékonyan képes ellenállni a külső zaj interferenciának. Az autóipari Ethernetben az UTP-kábeleket általában az adatok egyidejű átvitelére és fogadására használják, és a kábel végét hibrid adó-vevővel kell felszerelni, hogy megkülönböztesse a továbbított és fogadott adatokat.
Az UTP kábel általános specifikációi közé tartozik a Cat5e, Cat6 és Cat7. A Cat5e kábelek 1 Gbps maximális átviteli sebességet támogatnak, és alkalmasak a legtöbb jármű belső hálózati csatlakozási igényeire, például audiorendszerekre, navigációs rendszerekre és szórakoztató eszközökre. A Cat6 kábelek kiválóak az átviteli sebesség és a teljesítmény tekintetében, akár 10 Gbps átviteli sebességet is támogatnak, így alkalmasak olyan forgatókönyvekre, amelyek nagy mennyiségű adat feldolgozását igénylik, mint például a nagyfelbontású videóátvitel vagy a járműeszközök közötti valós idejű kommunikáció. A Cat7 a legmagasabb szintű termék, amely átviteli sebességben, sávszélességben és interferencia-elhárító képességben felülmúlja a Cat6-ot, és alkalmas fejlett vezetést segítő rendszerekkel, biztonsági felügyeleti eszközökkel vagy távoli diagnosztikai eszközökkel és egyéb csúcsminőségű funkciókkal felszerelt járművekhez.
Árnyékolt csavart érpár (STP)
Az STP kábel fém árnyékoló réteget ad a csavart érpár és a külső szigetelőburkolat közé, amely hatékonyabban védi az elektromágneses interferenciát és javítja az adatátvitel stabilitását. Az STP-kábeleket általában olyan helyzetekben használják, ahol az elektromágneses interferencia nagyobb igénybevételt jelent, például bonyolult elektromágneses környezetben a járműveken belül, vagy olyan helyzetekben, amikor nagy távolságú adatátvitelre van szükség.
Száloptika
A száloptikának, mint feltörekvő átviteli közegnek megvannak a maga egyedülálló előnyei az autóipari Ethernetben is. Az optikai kábelek tiszta kvarcüvegből vagy műanyagszálakból készülnek, és optikai jelek formájában továbbíthatnak adatokat, nagyobb sávszélességgel és interferencia-ellenes képességgel. Az optikai szálak által támogatott átviteli sebesség elérheti a 100 Gbit/s-ot, ami jóval magasabb, mint a csavart érpárú kábeleknél.
A száloptikát két típusra osztják: egymódusú szálra és többmódusú szálra. Az egymódusú optikai szál csak egy módú fényt képes továbbítani, mód-mód-diszperzió nélkül, és nagy távolságú, nagy sebességű átvitelre alkalmas. A többmódusú optikai szálak különböző módusú fényátvitelt tesznek lehetővé egyetlen szálon, de nagy módus-módusú szóródásuk miatt főként helyi hálózatokban rövid távolságú átvitelre használják őket.
Az autóipari Ethernetben az optikai szálat gyakran használják olyan alkalmazásokban, amelyek nagy sebességű és stabil adatátvitelt igényelnek, mint például a fedélzeti kamerák, az Advanced Driver Assistance System (ADAS) és az automatikus hajtásrendszer. A száloptikás átvitelt nem befolyásolja az elektromágneses interferencia, ami különösen fontos az autóipari rendszerek rendkívül megbízható adatátviteléhez. Ezen túlmenően, a száloptikás átvitelt nem korlátozza a távolság, és alkalmas olyan forgatókönyvekre, amelyek nagy területen igényelnek adatátvitelt, mint például flotta-együttműködés vagy járművek közötti kommunikáció.
Koaxiális kábel

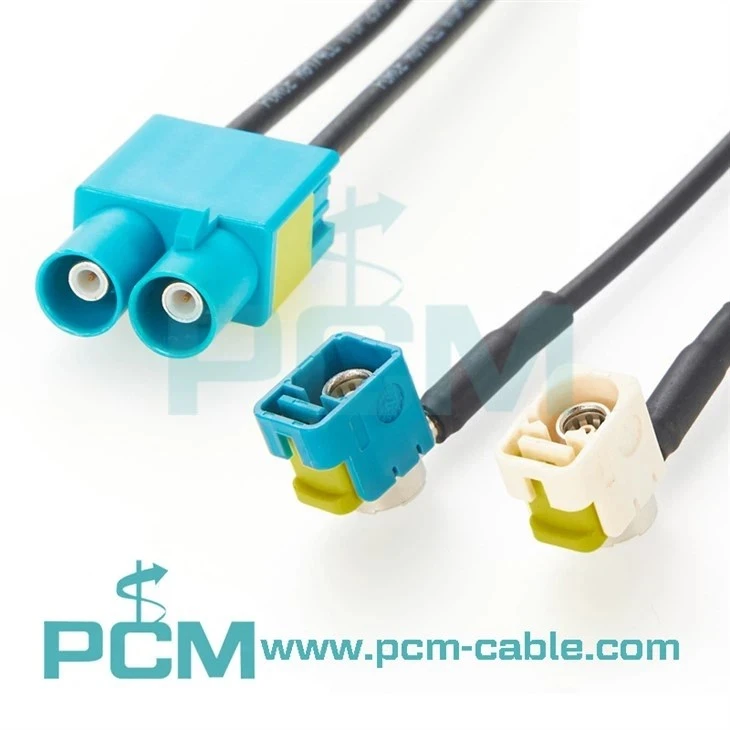

A koaxiális kábeleknek a jármű Ethernetében is vannak bizonyos alkalmazásai, különösen bizonyos esetekben, ahol magas az interferencia elleni védelem. A koaxiális kábel egy központi vezetőből, egy szigetelő közegből, egy hálós vezetőrétegből és egy külső szigetelőrétegből áll. Ez a szerkezet jó árnyékolási teljesítményt biztosít, és hatékonyan akadályozza meg a külső jelekből származó interferenciát.
A sodrott érpárú kábelekhez és az optikai kábelekhez képest azonban a koaxiális kábeleket viszonylag kevésbé használják az autóipari Ethernetben. Ennek oka elsősorban a koaxiális kábelek magas költsége, valamint a viszonylag bonyolult telepítés és bekötés. Ezért a koaxiális kábeleket általában csak olyan helyzetekben használják, ahol magas adatátviteli minőségre van szükség, és a költség nem lényeges szempont.
A kábelválasztás szempontjai
Az autóipari Ethernet-kábelek kiválasztásakor több tényezőt is figyelembe kell venni, beleértve a sávszélesség-követelményeket, az átviteli távolságot, a költségeket és a megvalósíthatóságot.
Sávszélesség-igény: Ha nagy kapacitású adatokat kell továbbítani, az optikai szál jobb választás lehet, mert nagyobb sebességgel képes továbbítani az adatokat, és támogatja a nagyobb sávszélesség iránti igényt. A sodrott érpárú kábelek kisebb sávszélességű alkalmazásokhoz alkalmasak.
Átviteli távolság: Ha nagy távolságra van szükség adatátvitelre, az optikai szál megbízhatóbb választás. A sodrott érpárú kábelek átviteli távolsága általában rövid, és az interferencia nagymértékben befolyásolja. A technológia fejlődésével azonban néhány új sodrott érpárú kábel (például a Cat6 és Cat7) képes volt stabilan továbbítani az adatokat nagyobb távolságokra.
Költség és megvalósíthatóság: Figyelembe véve az olyan tényezőket, mint a gyártási és telepítési költségek, valamint a megvalósíthatóság és az alkalmazkodóképesség, kulcsfontosságú, hogy olyan átviteli közeget válasszunk, amely megfelel a projekt költségvetésének és az erőforrások korlátainak. Költséghatékonyságuk és egyszerű telepítésük miatt a sodrott érpárú kábeleket széles körben használják az autóipari Ethernetben. Bár a száloptikának nagyobb a teljesítménye, költségük viszonylag magas.
