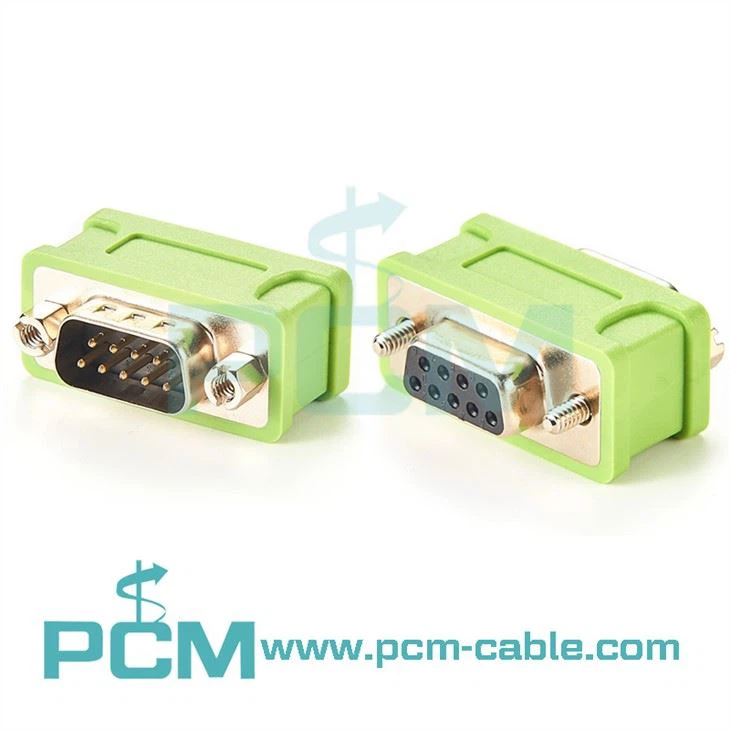

CAN lezárás, 120 Ohm, DB9

Gépjármű CAN busz kommunikációra tervezték. Közvetlenül használható olyan eszközökhöz, mint a ZLG-USBCAN, VECTOR-CAN tok, Vecle SPY stb.

A CAN High (7. érintkező) és a CAN Low (2. érintkező) között egy beépített 120 Ohm-os CAN lezáró ellenállás található.

Lezáró és előfeszítő ellenállások

Egy normál RS-485 hálózatnak (pl. MPI, DP) lezáró ellenállásokat és előfeszítő ellenállásokat kell használnia. Nagyon rövid hálózati kábeleknél, ideiglenes vagy laboratóriumi vizsgálatoknál a lezáró és előfeszítő ellenállások is elhagyhatók.

Előfeszítő ellenállás: Az előfeszítő ellenállás az A és B jelek közötti relatív kapcsolat biztosítására szolgál bonyolult elektromos helyzet esetén, valamint a „0” és „1” jelek megbízhatóságának biztosítására.

A Siemens PROFIBUS hálózati csatlakozói már beépített lezáró- és előfeszítő ellenállásokkal rendelkeznek, amelyek kapcsolóval egyszerűen be- és kikapcsolhatók. A hálózati terminál csatlakozójának sorkapocs-ellenállás kapcsolóját "ON" állásba kell helyezni; a közbülső hely csatlakozójának sorkapcsos ellenálláskapcsolóját "OFF" állásba kell helyezni.

A lezáró és előfeszítő ellenállások értékei teljes mértékben kompatibilisek a Siemens kommunikációs portjaival és PROFIBUS kábeleivel.

A hálózati csatlakozó sorkapocs-ellenálláskapcsolójának a hálózatban történő lezárásával nagyon kényelmesen megszakítható a hálózat dugó mögötti egy részének jelátvitele.

Más eszközökkel való kommunikáció során (PROFIBUS-kábel használatával) előfordulhat, hogy a másik fél kommunikációs portja nem D-SUB9 tűs típusú, vagy a érintkező-definíciók teljesen eltérőek lehetnek. Például a Siemens MM4x0 inverter, RS-485 kommunikációs portja terminálkábelezési formát ölt. Ebben az esetben egy sorkapocs-ellenállást kell csatlakoztatni. A Siemens viszonylag szabályos külső ellenállást tud biztosítani. Más berendezéseknél az "S7-200 Rendszerkézikönyv" műszaki adatai szerint készíthető.

A Siemens hálózati csatlakozóban a sorkapocs-ellenállás és a torzítási ellenállás mérete megegyezik a Siemens PROFIBUS kábel karakterisztikus impedanciájával. A felhasználóknak erősen ajánlott a Siemens PROFIBUS kábel és hálózati csatlakozó használata. Sok baj elkerülhető.
